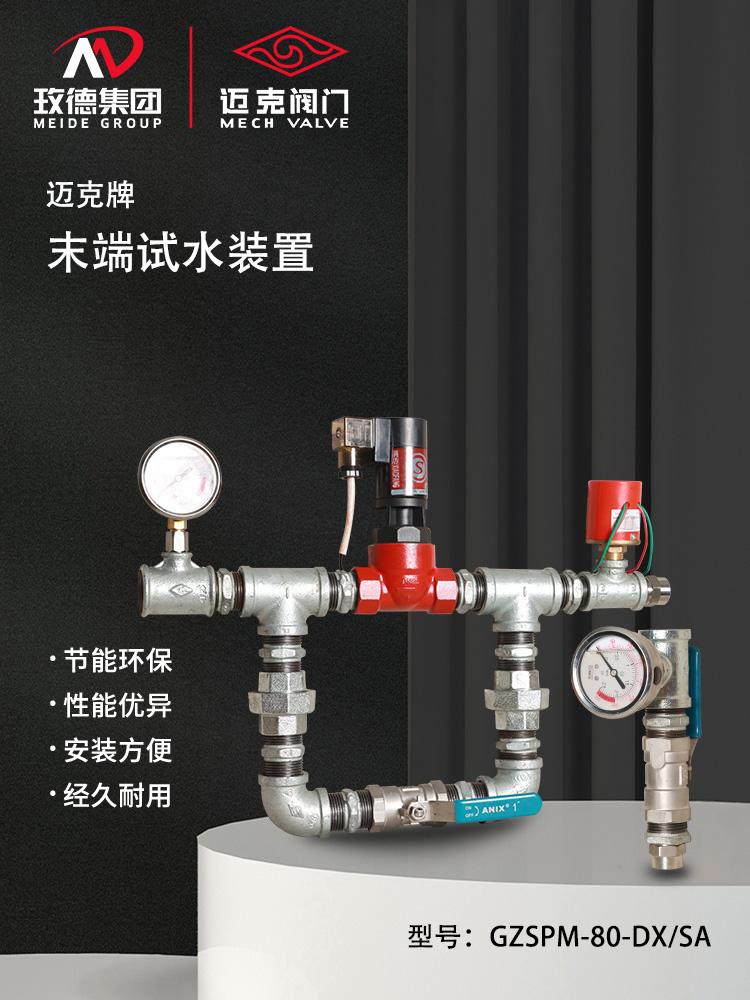

末端试水装置（GZSPM-80-DX(SA)）DN25

产品概述：

末端试水装置是用在消防系统的自动喷淋管网系统末端的一个试验装置，用于对自动喷淋系统水管网内的压力检查和检查喷淋系统水压自动衡压和自动补水是否正常。

产品优势：

• 位置选择性：末端试水装置应安装在系统管网的最不利点，即距离报警阀组最远的喷头处，以确保在最不利条件下测试系统的启动和报警功能；

• 组成明确：通常由试水阀、压力表和试水接头三个主要部分组成，确保可以进行压力测量和模拟喷头放水；

• 流量系数匹配：试水接头的出水口流量系数应与同楼层或防火分区内的最小流量系数的喷头相匹配，以确保测试的准确性；

• 易于识别：末端试水装置和试水阀应有明确的标识，并安装在便于操作和维护的高度，通常距地面1.5米左右；

• 防止误用：应采取措施防止末端试水装置被误用，例如防止试水接头被当作生活用水接口；

• 排水设计：末端试水装置的出水应通过孔口出流的方式排入排水管道，排水立管应有足够的管径，并可能需要设置伸顶通气管，以保证排水顺畅；

• 符合规范：末端试水装置的设计和安装应符合相关的消防规范和标准，如《自动喷水灭火系统设计规范》(GB50084-2017)；

• 功能测试： 可用于检测水流指示器、报警阀、压力开关、水力警铃等组件的动作是否正常，以及配水管道的通畅性和最不利点处的喷头工作压力。

• 维护简便：虽然安装在系统的最不利点，但设计上应考虑到维护的便利性，以便于定期检查和测试。

• 安全考虑：在设计和安装时，考虑到安全性，避免在测试时造成水损或影响其他系统的正常运行。

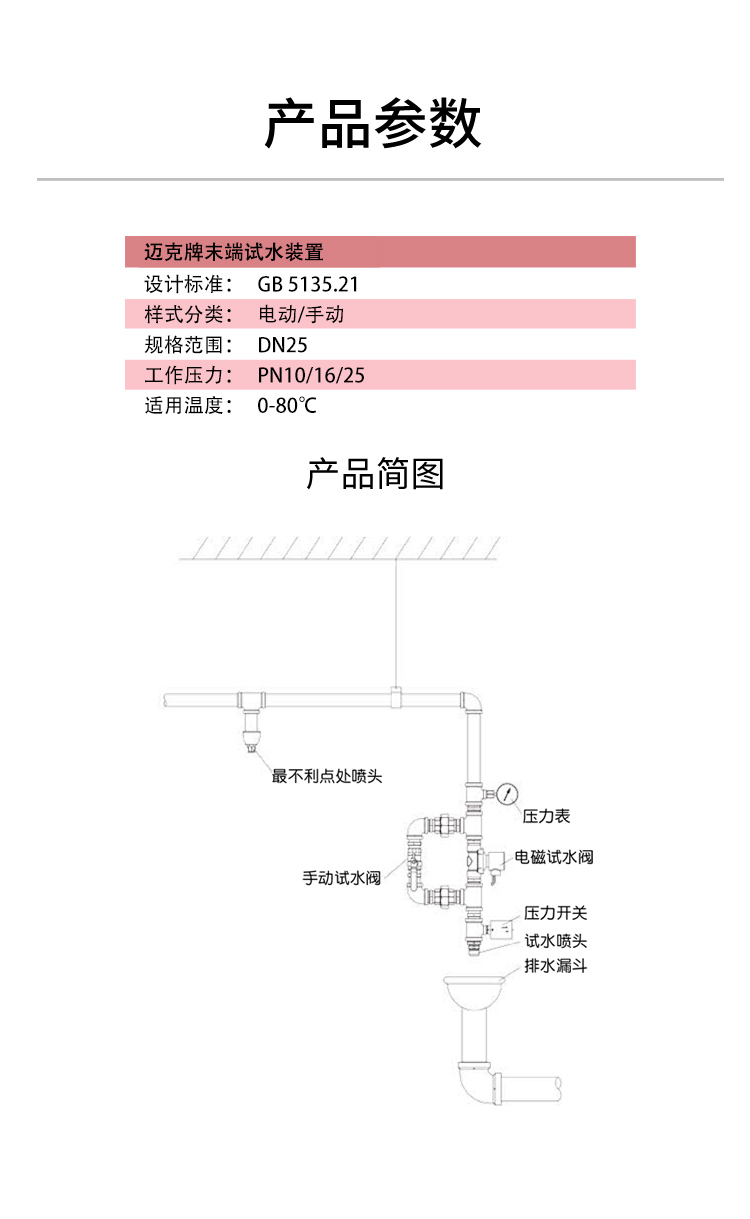

参数标准：

设计标准：GB 5135.21

公称通径：DN25

公称压力：PN10/16/25

适用温度：0～80℃

适用介质：水

适用领域：消防领域
